Sistemi di ispezione a raggi X DR (radiografia digitale) industriale a 5 assi ad alta libertà, applicazioni di soluzioni RT - RAYSOV ZXFlasee D

brand: RAYSOV
Prodotti di origine: CINA
Il Tempo di consegna: 2-3 mesi
La capacità di approvvigionamento: 100 set/anno

Sistemi di ispezione a raggi X DR (radiografia digitale) industriale a 5 assi ad alta libertà, applicazioni di soluzioni RT - Il sistema di ispezione a raggi X RAYSOV ZXFlasee D Series è offline ed è una serie di soluzioni di ispezione sviluppate sulla base di un meccanismo a braccio a C inclinabile ad alta libertà a 5 assi, specificamente per le esigenze di controllo qualità di fusioni (lega di alluminio, acciaio, resina, ecc.) e parti saldate di piccole e medie dimensioni (bombole di gas liquefatto, armadi elettrici ad alta tensione, ecc.) e oggetti di diverse specifiche e dimensioni, progettati per durabilità, efficienza e versatilità nei progetti dell'industria pesante. Progettato con tecnologia avanzata e materiali robusti, garantisce una resistenza superiore agli ambienti difficili e requisiti di alta precisione, funzionamento regolare ed efficienza nei test. Adatto ad applicazioni automatiche ad alta precisione, garantisce prestazioni eccezionali in diverse modalità di radiografia digitale a raggi X e condizioni di lavoro, ed è ampiamente utilizzato nella fusione di leghe, nella produzione di parti in ceramica sinterizzata, nella saldatura, nello stampaggio a iniezione e in altri settori di produzione e ricerca.

E-mail Allegato

Descrizione del prodotto

Sistemi di ispezione a raggi X DR (radiografia digitale) industriali a 5 assi ad alta libertà, soluzioni RT - RAYSOV ZXF D

Sistemi di ispezione a raggi X DR (radiografia digitale) industriale a 5 assi ad alta libertà, applicazioni di soluzioni RT

- Il sistema di ispezione a raggi X RAYSOV ZXFlasee D Series è offline ed è una serie di soluzioni di ispezione sviluppate sulla base di un meccanismo a braccio a C inclinabile ad alta libertà a 5 assi, specificamente per le esigenze di controllo qualità di fusioni (lega di alluminio, acciaio, resina, ecc.) e parti saldate di piccole e medie dimensioni (bombole di gas liquefatto, armadi elettrici ad alta tensione, ecc.) e oggetti di diverse specifiche e dimensioni, progettati per durabilità, efficienza e versatilità nei progetti dell'industria pesante.

Progettato con tecnologia avanzata e materiali robusti, garantisce una resistenza superiore agli ambienti difficili e requisiti di alta precisione, funzionamento regolare ed efficienza nei test.

Adatto ad applicazioni automatiche ad alta precisione, garantisce prestazioni eccezionali in diverse modalità di radiografia digitale a raggi X e condizioni di lavoro, ed è ampiamente utilizzato nella fusione di leghe, nella produzione di parti in ceramica sinterizzata, nella saldatura, nello stampaggio a iniezione e in altri settori di produzione e ricerca.

Specifica

Caratteristiche principali

Configurazione flessibile del sistema

Ci affidiamo a standard di verifica scientifica e a team di ingegneri senior per fornire sistemi di ispezione a raggi X completi, dai componenti principali (sorgenti di raggi X, generatori di alta tensione, rilevatori di raggi X) ai moduli, dalle strutture di movimento meccanico al software multifunzione, e personalizziamo con precisione soluzioni a raggi X NDT e NDE ad alte prestazioni e alta affidabilità per voi.

Design innovativo altamente integrato

Sulla base dello scenario applicativo effettivo e dei requisiti ambientali, ottimizziamo le soluzioni NDT a raggi X e sfruttiamo appieno lo spazio per creare un sistema di ispezione a raggi X intelligente, altamente integrato e conveniente, e soluzioni NDT a raggi X per i clienti.

Applicazioni cross-domain basate su verifica comprovata

I sistemi di ispezione a raggi X non standard della serie F di RAYSOV sono stati ampiamente utilizzati in istituti di ricerca scientifica di alto livello nei settori dell'aviazione, aerospaziale, della scienza e della difesa. Con oltre 15 anni di esperienza in soluzioni e progetti NDT a raggi X, i team di ingegneri professionisti di RAYSOV hanno superato con successo molti problemi applicativi complessi e rigorosi nelle soluzioni NDT a raggi X.

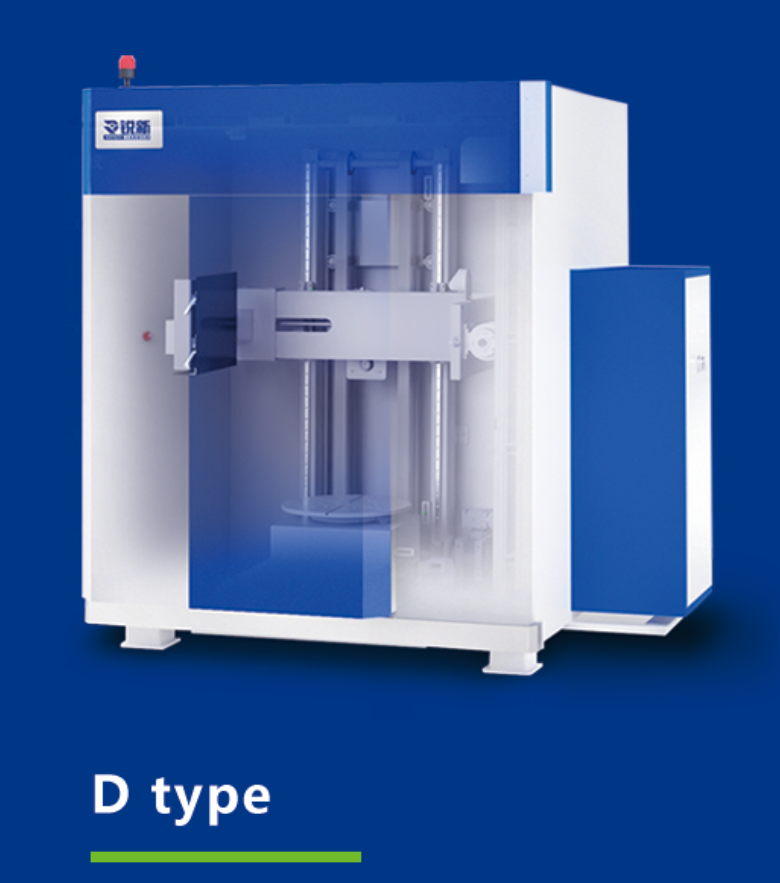

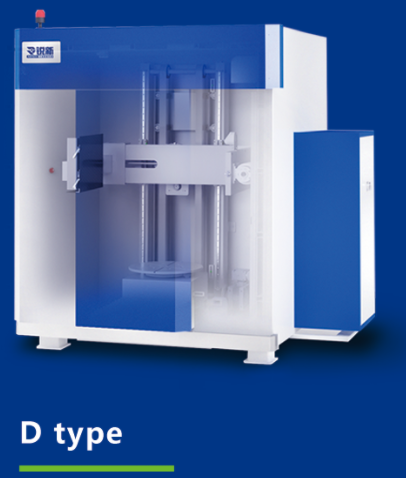

Radiografia integrata + braccio a C e tavolino rotante

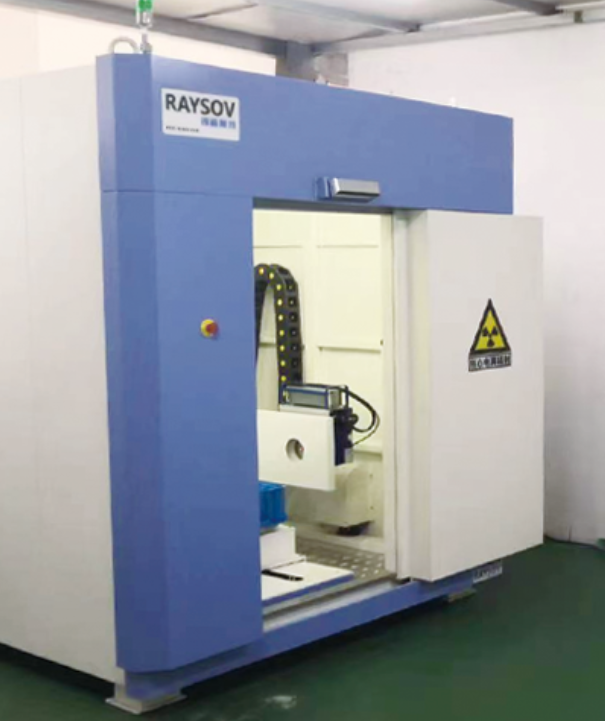

Rilevamento dell'inclinazione e della rotazione del braccio a C

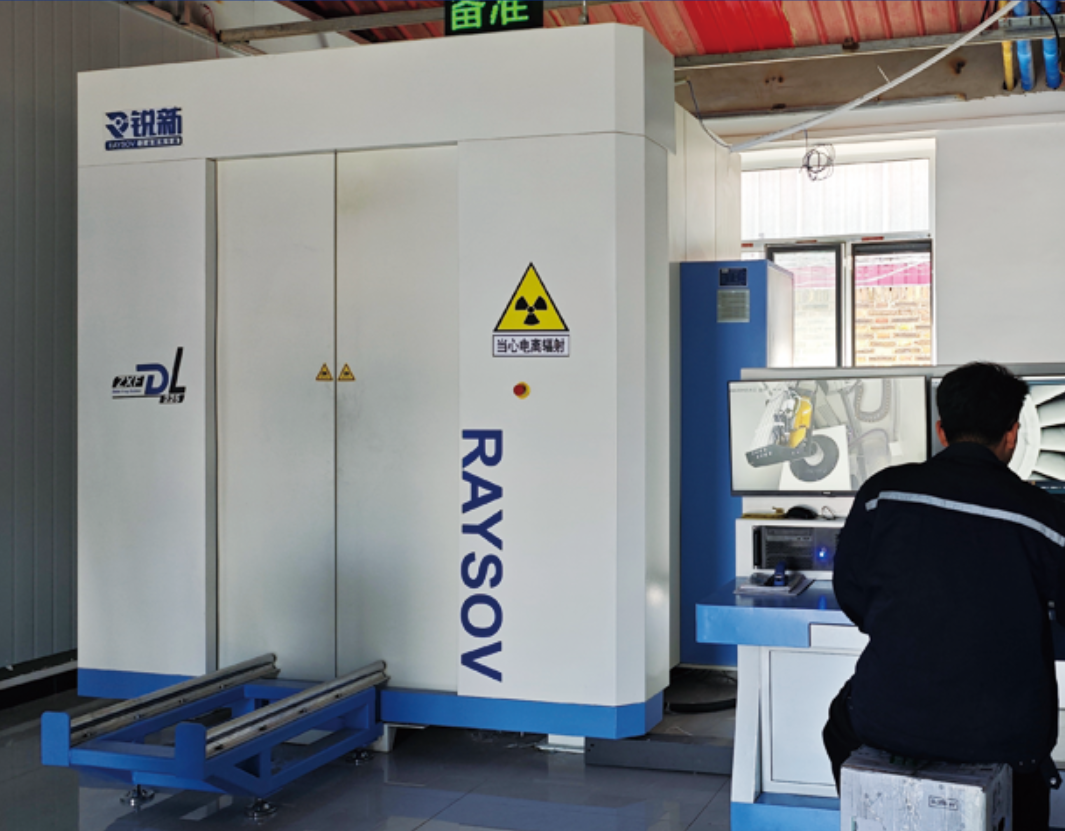

Carrello di carico + movimento a 5 assi

		D/A	D	D/L	D/S
Dimensione dell'oggetto di prova		≤φ500x400mm	≤φ600x1000mm	≤φ800x1200mm	≤7000x800x1500mm
Energia dei raggi X		160 kV	160/225/320 kV	160/225/320/450 kV	160/225/320/450 kV
Messa a fuoco		IEC336 0,4 mm EN12543 d=0,4 mm/1,0 mm o d=1,0 mm/5,5 mm
Area di imaging del rilevatore		430x430mm	430x430mm	430x430mm	430x430mm
Dimensione dei pixel del rilevatore		140 µm	140 µm	140 µm	140 µm
Spessore di penetrazione	160 kV	Al80/Fe18mm	Al80/Fe18mm	Al80/Fe18mm	Al80/Fe18mm
	225 kV	N / A	Al150/Fe30mm	Al150/Fe30mm	Al150/Fe30mm
	320 kV	N / A	Al200/Fe45mm	Al200/Fe45mm	Al200/Fe45mm
	450 kV	N / A	N / A	Fe60mm	Fe70mm
Capacità di carico massima		30 kg	100/300 kg	100/300 kg	Personalizza l'apparecchio
Peso (circa)		3t	3/6/10t	5/8/12/15t	50/70/150/200t
Dimensioni (circa L x A x P)		1,5x1,4x1,7 m	1,8x1,8x2,1 m	2x2x2,5m	6,7x9,5x5m
Meccanismo		Inclinazione del braccio a C e rotazione del palco			manipolatori per sorgente e rivelatore di raggi X, carico

Applicazioni

1.Aviazione: motore, fusoliera, ala, apparato di sicurezza
2.Aerospaziale: motore aeronautico, razzo, materiale aerospaziale, equipaggiamento di sicurezza
3. Scienza:scienza e ricerca
4. Energia elettrica: energia nucleare, energia elettrica, energia petrolifera e del gas
5.Nuovo materiale: materiali ceramici, materiali aggiuntivi, materiali compositi, altre applicazioni

Servizio post-vendita

Garanzia standard: 12 mesi.
Garanzia estesa: Copertura facoltativa fino a 36 mesi.
Supporto globale: Assistenza tecnica e fornitura di pezzi di ricambio 24 ore su 24, 7 giorni su 7.
Formazione: Formazione sul funzionamento/manutenzione in loco o da remoto.

Profilo Aziendale

RAYSOV Instrument Co., Ltd.

Fondata nel 2009, RAYSOV Instrument Co., Ltd è un importante produttore di strumenti avanzati per prove e valutazioni non distruttive a raggi X con sede in Cina. RAYSOV si è guadagnata la reputazione di fornitore di fascia alta di soluzioni di ispezione DR e CT industriali automatizzate a livello globale.

RAYSOV attribuisce grande importanza al rispetto degli standard internazionali, ottenendo certificazioni come ISO9001, ISO14001, ISO45001, IS027001 e altre certificazioni correlate. Questi risultati dimostrano l'impegno dell'azienda nel rispettare rigorosi controlli di qualità e nel mantenere pratiche rispettose dell'ambiente.

I punti di forza di RAYSOV si basano sulla titolarità di diritti di proprietà intellettuale indipendenti e sull'ottenimento di numerosi brevetti di invenzione nazionali, che dimostrano le sue capacità innovative e le consentono di offrire soluzioni personalizzate per progetti tecnologici e di produzione in tutto il mondo.

Perché sceglierci?

Altri prodotti

Capacità OEM/ODM
Prezzi competitivi e sconti all'ingrosso
Spedizione rapida e supporto per lo sdoganamento
Soluzioni di progetto chiavi in mano

TC industriale

DR industriale

Sistema di ispezione a raggi X

Macchina per NDT a raggi X

Tubo a raggi X/generatore ad alta tensione

LINAC/Betatron

Domande frequenti

D: Quali sono i tempi di consegna degli ordini?
A: I modelli standard vengono spediti in 3 mesi; le unità personalizzate richiedono 6 mesi.

D: Fornite assistenza post-vendita anche all'estero?
R: Sì, abbiamo centri di assistenza partner nelle regioni chiave.

D: Posso richiedere un'attrezzatura personalizzata?
A: Assolutamente sì! Offriamo accessori su misura.

D: Quali documenti fornite per l'esportazione?
A: Pacchetto di esportazione completo (fattura commerciale, lista di imballaggio, polizza di carico, ecc.).

D: Come posso effettuare un ordine?
A: Contattaci via e-mail/telefono per un preventivo, quindi conferma con un ordine d'acquisto.

Vantaggi della scelta della radiografia digitale industriale (DR)

1. Ispezione dimensionale olistica: La DR industriale cattura con elevata precisione sia le dimensioni esterne che quelle interne, il che è essenziale per il controllo qualità e l'analisi dei guasti.
2. Proiezione 2D accurata: La TC industriale è in grado di ispezionare in modo rapido e accurato la struttura interna di parti complesse, fornendo immagini di proiezione 2D dettagliate.

3. Funzionalità software avanzate: Le funzioni di archiviazione delle immagini radiografiche a raggi X nel software offrono una precisione e una risoluzione senza pari, paragonabili agli strumenti di misurazione tradizionali.
4.Test non distruttivi: È efficace per i test non distruttivi e per il controllo della qualità, il che lo rende indispensabile in vari settori.

5.Risparmia tempo e costi:
Riduce il tempo e le risorse necessarie per elaborare un'immagine, eliminando la necessità di attendere che la pellicola si sviluppi in camera oscura. Inoltre, poiché l'immagine è digitale, può essere condivisa e trasferita rapidamente, ed è facile da esporre, con meno probabilità di dover ripetere l'operazione e di dover essere ulteriormente esposta alle radiazioni.
